La Compatibilità Elettromagnetica (EMC) definisce la capacità di un’apparecchiatura elettrica o elettronica di funzionare correttamente nel proprio ambiente elettromagnetico senza introdurre disturbi intollerabili (emissioni) e senza subire malfunzionamenti causati da interferenze esterne (immunità). In un contesto di densità tecnologica crescente, garantire la coesistenza tra i dispositivi è un requisito imprescindibile per la sicurezza e l’efficienza dei prodotti.
INTEK S.p.A., laboratorio di prova e misura indipendente fondato nel 1994 con sede a Rezzato (BS), opera come polo di eccellenza nella validazione elettromagnetica. Grazie all’accreditamento ACCREDIA (n. 1180) e alla partecipazione attiva ai comitati tecnici del CEI (Comitato Elettrotecnico Italiano) nel settore EMC, INTEK contribuisce direttamente all’evoluzione normativa, offrendo ai propri clienti un supporto tecnico all’avanguardia. L’infrastruttura tecnologica del laboratorio, completa di camere anecoiche e schermate, permette di fornire misure tracciabili necessarie per la marcatura CE e l’accesso ai mercati globali.
L’avanzata strumentazione di INTEK consente di condurre test su componenti di sicurezza (SIL) con la massima precisione, garantendo l’affidabilità richiesta dai sistemi a elevata integrità. Il laboratorio dispone di ambienti di prova specifici per ogni tipologia di misurazione:
La valutazione delle prestazioni EMC richiede un controllo assoluto delle variabili ambientali per isolare correttamente i disturbi o applicare sollecitazioni controllate senza interferenze esterne. All’interno degli ambienti schermati, i tecnici INTEK analizzano lo spettro di frequenza dei dispositivi e ne testano la resilienza a fenomeni impulsivi o radiati. Questa fase sperimentale è cruciale non solo per la conformità normativa, ma anche per identificare criticità progettuali legate al design dei circuiti, alle schermature e ai cablaggi, trasformando la misura in un valore aggiunto per l’affidabilità del prodotto finale.
Il laboratorio INTEK esegue prove di conformità in accordo alle principali Direttive Europee e agli standard internazionali per i settori industriale, civile, automotive, medicale, navale e ferroviario:
| Norma di riferimento | Descrizione della prova |
|---|---|
| CISPR 16-2-3 EN 55011 EN 55022 | Disturbi elettromagnetici irradiati da 30 MHz a 1 GHz in relazione ai limiti EN 55011 e da 30 MHz a 6 GHz in relazione ai limiti EN 55022 |
| EN 50090-2-2 | Parte 2-2: Panoramica generale Requisiti tecnici generali (Compatibilità elettromagnetica §7) |
| EN 50121-3-2 | Applicazioni ferroviarie, tranviarie, filoviarie e metropolitane Compatibilità elettromagnetica Parte 3-2: Materiale rotabile - Apparecchiature |
| EN 50121-4 | Applicazioni ferroviarie, tranviarie, filoviarie e metropolitane Compatibilità elettromagnetica Parte 4: Emissione ed immunità delle apparecchiature di segnalamento e telecomunicazioni |
| EN 50130-4 | Compatibilità elettromagnetica - Norma per famiglia di prodotto: Requisiti di immunità per componenti di sistemi antincendio, antintrusione e di allarme personale. |
| EN 50155 | Applicazioni ferroviarie, tranviarie, filoviarie e metropolitane Equipaggiamenti elettronici utilizzati su materiale rotabile (Prove §10) |
| EN 50263 | Compatibilità Elettromagnetica (EMC) - Norma di prodotto |
| EN 50270 | Compatibilità Elettromagnetica (EMC) - Norma di prodotto |
| EN 50293 | Compatibilità elettromagnetica - Norma di prodotto |
| EN 50370-1 | Compatibilità elettromagnetica (EMC) - Norma di famiglia di prodotti per le macchine utensili - Parte 1: Emissione |
| EN 50370-2 | Compatibilità elettromagnetica (EMC) - Norma di famiglia di prodotti per le macchine utensili - Parte 2: Immunità |
| EN 50428 | Apparecchi di comando non automatici per installazione elettrica fissa (Compatibilità elettromagnetica §26) |
| EN 50491-5-x | Requisiti generali per i sistemi elettronici per la casa e l'edificio (HBES) e sistemi di automazione e controllo di edifici (BACS) |
| EN 55011 | Misura della tensione di disturbo ai morsetti di alimentazione. Disturbi persistenti. (9 kHz-30 MHz) |
| EN 55014-1 | Compatibilità Elettromagnetica - Emissione - Norma di famiglia di prodotto Misura di emissioni condotte (150 kHz - 30MHz) Misura della potenza di disturbo (30 - 300MHz) |
| EN 55014-2 | Compatibilità Elettromagnetica - Immunità - Norma di famiglia di prodotti |
| EN 55015 | Misura dei disturbi elettromagnetici irradiati. (9kHz - 30MHz) Misura di emissioni condotte (freq.0.009-30MHz - Ampiezza 10-130 dBmV) Perdite di inserzione (freq. 0,15-1,6MHz) Misura dei disturbi elettromagnetici irradiati. (30MHz - 300MHz) metodo della CDN |
| EN 55022 CISPR 22 | Misura della tensione di disturbo ai morsetti di alimentazione. Disturbi persistenti. (9 kHz-30 MHz) |
| EN 55024 CISPR 24 | Apparecchiature per la tecnologia dell’informazione - Caratteristiche di immunità - Limiti e metodi di misura |
| EN 55025 CISPR 25 | Veicoli, imbarcazioni e motori a combustione interna - Caratteristiche di radiodisturbo - Limiti e metodi di misura per la protezione dei ricevitori di bordo |
| EN 55032 CISPR 32 | Compatibilità Elettromagnetica - Emissione |
| EN 55103-1 | Compatibilità elettromagnetica - Norme di famiglie di prodotto Parte 1: Emissione |
| EN 55103-2 | Compatibilità elettromagnetica - Norme di famiglie di prodotto Parte 2: Immunità |
| EN 60439-1 | Parte 1: Apparecchiature di serie soggette a prove di tipo (AS) e apparecchiature non di serie parzialmente soggette a prove di tipo (ANS) - (Compatibilità Elettromagnetica Allegato H) |
| EN 60601-1-2 | Parte 1: Prescrizioni generali per la sicurezza - Norma collaterale: Compatibilità elettromagnetica - Prescrizioni e prove |
| EN 60669-2-1 | Prescrizioni particolari - Interruttori elettronici - (Compatibilità Elettromagnetica §26) |
| EN 60669-2-2 | Parte 2: Prescrizioni particolari - Sezione 2: Interruttori con comando a distanza (RCS) - (Compatibilità Elettromagnetica §26) |
| EN 60669-2-3 | Parte 2-3: Prescrizioni particolari per interruttori a tempo ritardato - (Compatibilità Elettromagnetica §26) |
| EN 60730-1 | Compatibilità Elettromagnetica paragrafi (Compatibilità Elettromagnetica paragrafi 23, 26 ed allegati H23 e H26) |
| EN 60730-2-2 | Parte 2: Norme particolari per motoprotettori termici |
| EN 60730-2-4 | Parte 2: Norme particolari per protettori termici per motocompressori di tipo ermetico e semiermetico |
| EN 60730-2-5 | Parte 2: Norme particolari per i sistemi elettrici automatici di comando di bruciatori (Compatibilità elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-6 | Parte 2: Norme particolari per dispositivi elettrici automatici di comando sensibili alla pressione, comprese le prescrizioni meccaniche (Compatibilità elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-7 | Parte 2: Norme particolari per timer e temporizzatori (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-8 | Parte 2: Norme particolari per valvole idrauliche ad azionamento elettrico, comprese le prescrizioni meccaniche (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-9 | Parte 2: Norme particolari per dispositivi di comando termosensibili (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-10 | Parte 2: Norme particolari per i relè di avviamento motori (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-11 | Parte 2: Norme particolari per regolatori di energia (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-12 | Parte 2: Norme particolari per i bloccaporta elettrici (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-13 | Parte 2: Norme particolari per dispositivi di comando sensibili all'umidità (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-14 | Parte 2: Norme particolari per attuatori elettrici (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-16 | Parte 2: Norme particolari per i dispositivi elettrici automatici di comando di tipo flottante che regolano il livello dell'acqua per applicazioni domestiche e similari (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60730-2-18 | Parte 2: Norme particolari per dispositivi di comando elettrici sensibili al flusso di acqua ed aria, comprese le prescrizioni meccaniche (Compatibilità Elettromagnetica §23 e 26 ed allegati H23 e H26) |
| EN 60945 | Prescrizioni generali - Metodi di prova e risultati delle prove richieste - (Compatibilità Elettromagnetica §9 e 10, emissioni irradiate freq. 30 MHz - 1 GHz) |
| EN 60947-1 | Parte 1: Regole generali - (Compatibilità elettromagnetica §7.3) |
| EN 60947-2 | Parte 2: Interruttori automatici - (Compatibilità elettromagnetica §7.3) |
| EN 60947-3 | Parte 3: Interruttori di manovra, sezionatori, interruttori di manovra-sezionatori e unità combinate con fusibili - (Compatibilità elettromagnetica §7.3) |
| EN 60947-4-1 | Parte 4: Contattori e avviatori - Sezione 1 - Contattori e avviatori elettromeccanici - (Compatibilità elettromagnetica §8.3) |
| EN 60947-4-2 | Parte 4: Contattori e avviatori - Sezione 2: Regolatori e avviatori a semiconduttori in c.a. - (Compatibilità elettromagnetica §8.3) |
| EN 60947-4-3 | Parte 4: Contattori e avviatori - Sezione 3: Regolatori a semiconduttori e contattori per carichi diversi da motori - (Compatibilità elettromagnetica §8.3) |
| EN 60947-5-1 | Parte 5-1: Dispositivi per circuiti di comando ed elementi di manovra - Dispositivi elettromeccanici per circuiti di comando - (Compatibilità elettromagnetica §7.3) |
| EN 60947-5-2 | Parte 5-2: Dispositivi per circuiti di comando ed elementi di manovra - Interruttori di prossimità - (Compatibilità elettromagnetica paragrafi 7.2.6, 7.2.7 e 8.6) |
| EN 60947-5-3 | Parte 5-3: Dispositivi per circuiti di comando ed elementi di manovra - Prescrizioni per dispositivi di prossimità a comportamento definito in condizioni di guasto - (Compatibilità elettromagnetica paragrafi 7.2.1.1 e 8.6) |
| EN 60947-5-6 | Parte 5-6: Dispositivi per circuiti di comando ed elementi di manovra - Interfaccia in corrente continua per sensori di prossimità e amplificatori di manovra (NAMUR) - (Compatibilità elettromagnetica paragrafi 7.4 e 9.4) |
| EN 60947-5-7 | Parte 5-7: Dispositivi per circuiti di comando ed elementi di manovra - Prescrizioni per dispositivi di prossimità con uscita analogica - (Compatibilità elettromagnetica §8.6) |
| EN 60947-6-1 | Parte 6: Apparecchiature a funzioni multiple - Sezione 1: apparecchiature di commutazione automatica - (Compatibilità elettromagnetica paragrafi 8.3 e 9.5) |
| EN 60947-6-2 | Parte 6: Apparecchiatura a funzioni multiple - Sezione 2: Apparecchi integrati di manovra e protezione (ACP) - (Compatibilità elettromagnetica §8.3) |
| EN 60947-8 | Parte 8: Unità di comando per protezione termica incorporata (CTP) in macchine elettriche rotanti - (Compatibilità elettromagnetica §8.3 e 9.4) |
| EN 60974-10 | Parte 10: Prescrizioni per la compatibilità elettromagnetica (EMC) |
| EN 61000-3-2 | Misura delle armoniche di corrente. |
| EN 61000-3-3 | Misura delle fluttuazioni di tensione - Flicker |
| EN 61000-4-2 | Immunità a scarica elettrostatica. (fino a 15kV) |
| EN 61000-4-3 | Immunità ai campi elettromagnetici irradiati. (80 MHz - 3 GHz / 10 V/m) |
| EN 61000-4-4 | Immunità ai transitori veloci (Burst). (0.2 - 4.4kV) |
| EN 61000-4-5 | Immunità ad impulso di tensione (Surge). (0.2 - 6.6kV) |
| EN 61000-4-6 | Immunità ai disturbi condotti indotti da campi elettromagnetici a radiofrequenza. |
| EN 61000-4-8 | Immunità ai campi magnetici a frequenza di rete. (Campo continuo 1 - 30 A/m) |
| EN 61000-4-9 | Immunità ai campi magnetici impulsivi. |
| EN 61000-4-10 | Immunità ai campi magnetici oscillatori smorzati. |
| EN 61000-4-11 | Immunità ai buchi di tensione, brevi interruzioni e variazioni di tensione. (0 - 100 % Ut) |
| EN 61000-4-12 | Immunità alle onde oscillatorie |
| EN 61000-4-13 | Compatibilità elettromagnetica (EMC) Parte 4-13: Tecniche di prova e di misura - Prove di immunità a bassa frequenza alle armoniche e alle interarmoniche, inclusi i segnali trasmessi sulle reti, sulle porte di alimentazione a corrente alternata |
| EN 61000-4-14 | Immunità a fluttuazioni di tensione. (Un ± 25%) |
| EN 61000-4-16 | Compatibilità elettromagnetica (EMC) Parte 4-16: Tecniche di prova e di misura - Sezione 16: Prova di immunità ai disturbi condotti di modo comune nella gamma di frequenze da 0 Hz a 150 kHz |
| EN 61000-4-17 | Immunità all'ondulazione residua sulla porta di alimentazione in c.c. (Tensioni minori di 360V) |
| EN 61000-4-18 | Immunità alle onde oscillatorie smorzate |
| EN 61000-4-28 | Immunità alle variazioni della frequenza di alimentazione. (f ± 20%) |
| EN 61000-4-29 | Immunità ai buchi di tensione, alle brevi interruzioni e alle variazioni di tensione sulle porte di alimentazione a tensione continua. (0-100% Ut) |
| EN 61000-6-1 | Compatibilità Elettromagnetica - Norma generica - Immunità |
| EN 61000-6-2 | Compatibilità Elettromagnetica - Norma generica - Immunità |
| EN 61000-6-3 | Compatibilità Elettromagnetica - Norma generica - Emissione |
| EN 61000-6-4 | Compatibilità Elettromagnetica - Norma generica - Emissione |
| EN 61008-1 | Parte 1: Prescrizioni generali - (Compatibilità elettromagnetica paragrafi allegato E) |
| EN 61009-1 | Parte 1: Prescrizioni generali - (Compatibilità elettromagnetica paragrafi allegato H) |
| EN 61131-2 | Prescrizioni e prove per le apparecchiature - (Compatibilità elettromagnetica paragrafi 8 e 9) |
| EN 61204-3 | Parte 3: Compatibilità Elettromagnetica (EMC) |
| EN 61326-1 | Prescrizioni di compatibilità elettromagnetica - Parte 1: Prescrizioni generali |
| EN 61326-2-3 | Apparecchi elettrici di misura, controllo e laboratorio - Prescrizioni di compatibilità elettromagnetica Parte 2-3: Prescrizioni particolari - Configurazione di prova, condizioni di funzionamento e criteri di prestazione per i trasduttori con condizionamento dei segnali integrato o remoto |
| EN 61326-2-6 | Apparecchi elettrici di misura, controllo e laboratorio - Prescrizioni di compatibilità elettromagnetica Parte 2-6: Prescrizioni particolari - Apparecchiature medicali per diagnostica in vitro (IVD) |
| EN 61326-3-1 | Apparecchi elettrici di misura, controllo e laboratorio - Prescrizioni di compatibilità elettromagnetica Parte 3-1: Prescrizioni di immunità per sistemi di sicurezza e per apparecchiature destinate ad eseguire funzioni di sicurezza (sicurezza funzionale) - Applicazioni industriali generali |
| EN 61326-3-2 | Apparecchi elettrici di misura, controllo e laboratorio - Prescrizioni di compatibilità elettromagnetica Parte 3-2: Prescrizioni di immunità per sistemi di sicurezza e per apparecchiature destinate ad eseguire funzioni di sicurezza (sicurezza funzionale) - Applicazioni industriali con ambiente elettromagnetico specificato |
| EN 61543 | Compatibilità elettromagnetica Interruttori differenziali (RCD) per usi domestici e similari |
| EN 61547 | Apparecchiature per illuminazione generale Prescrizioni di immunità EMC |
| EN 61800-3 | Parte 3: Norma di prodotto relativa alla compatibilità elettromagnetica ed ai metodi di prova specifici |
| EN 62233 | Campi magnetici |

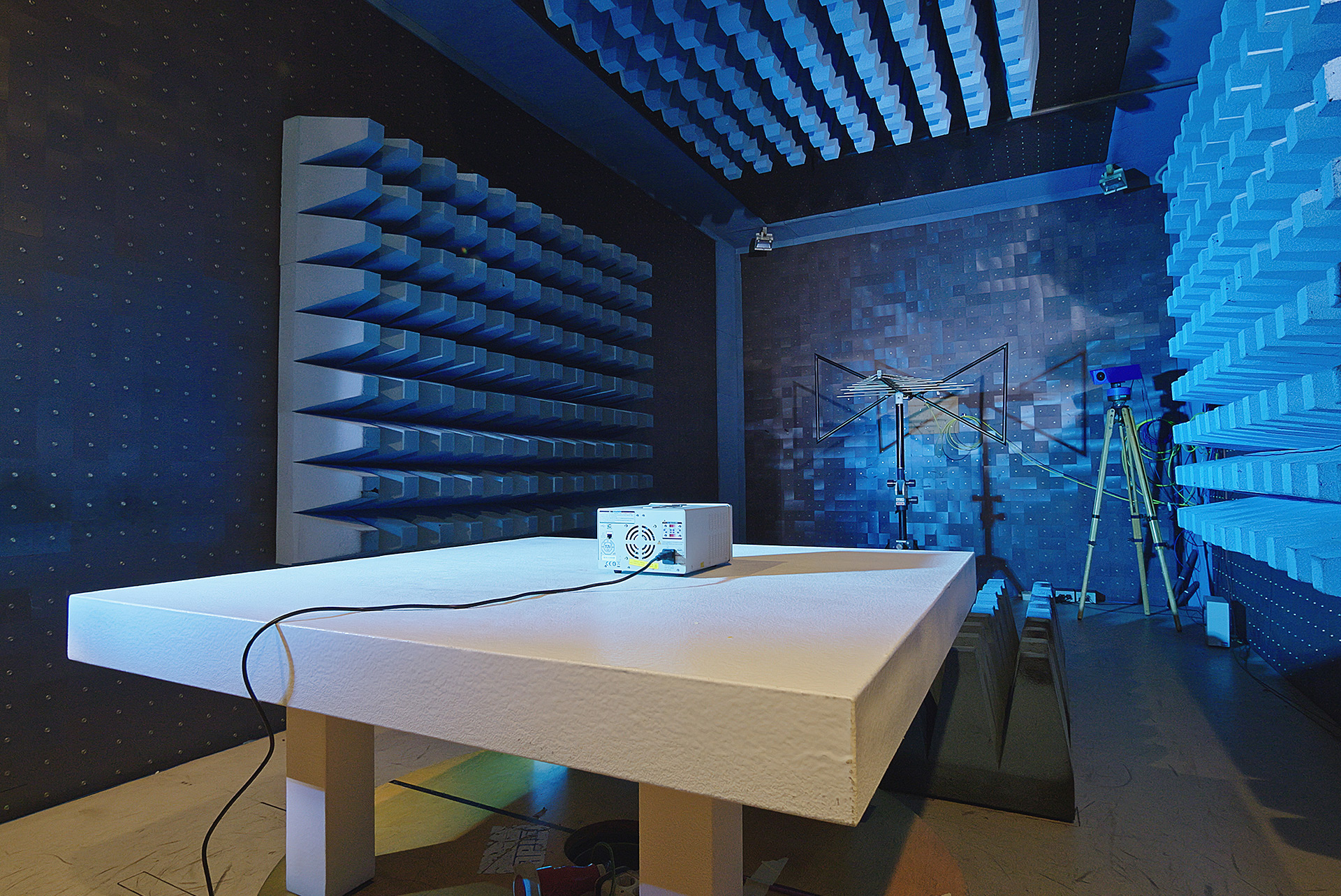

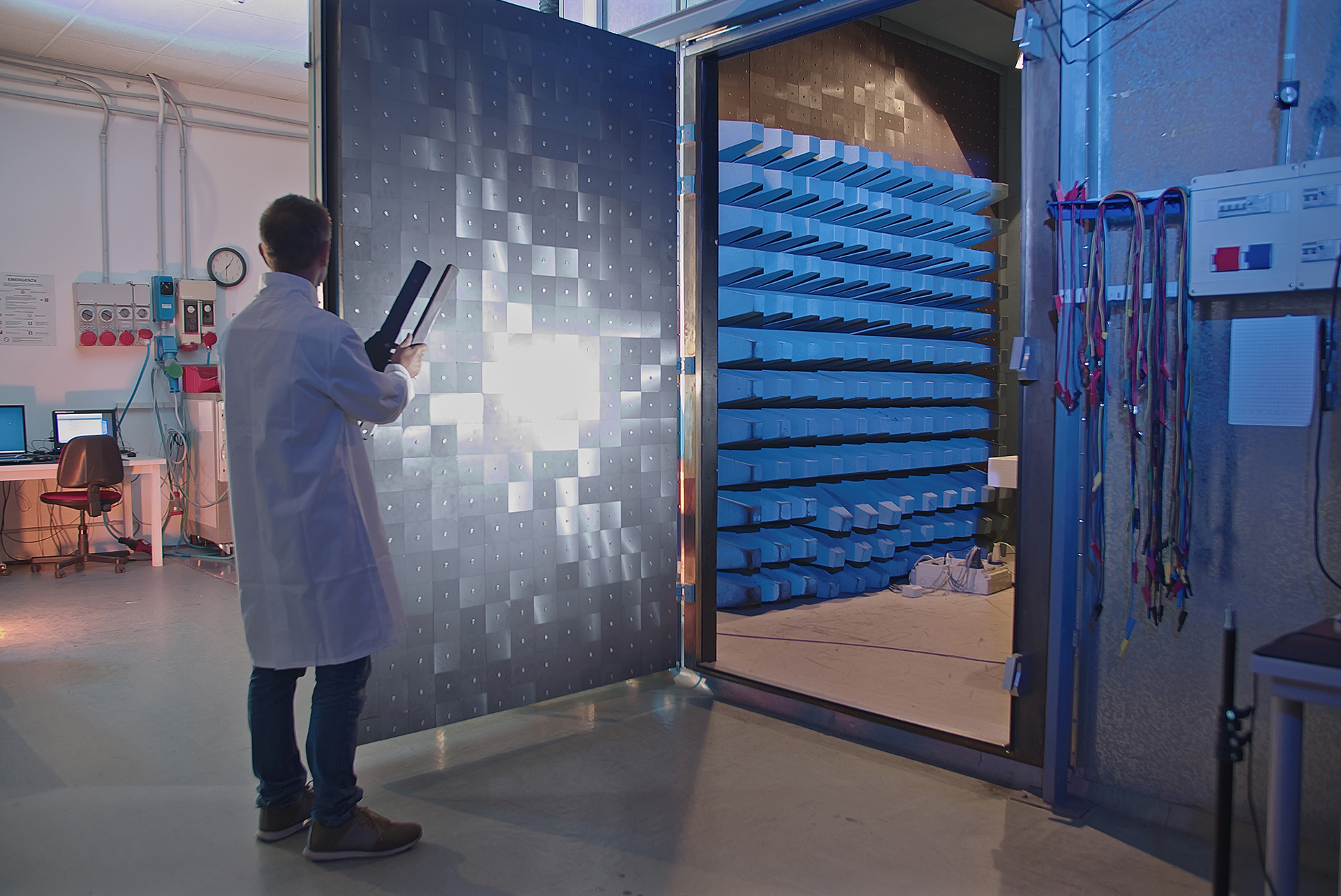

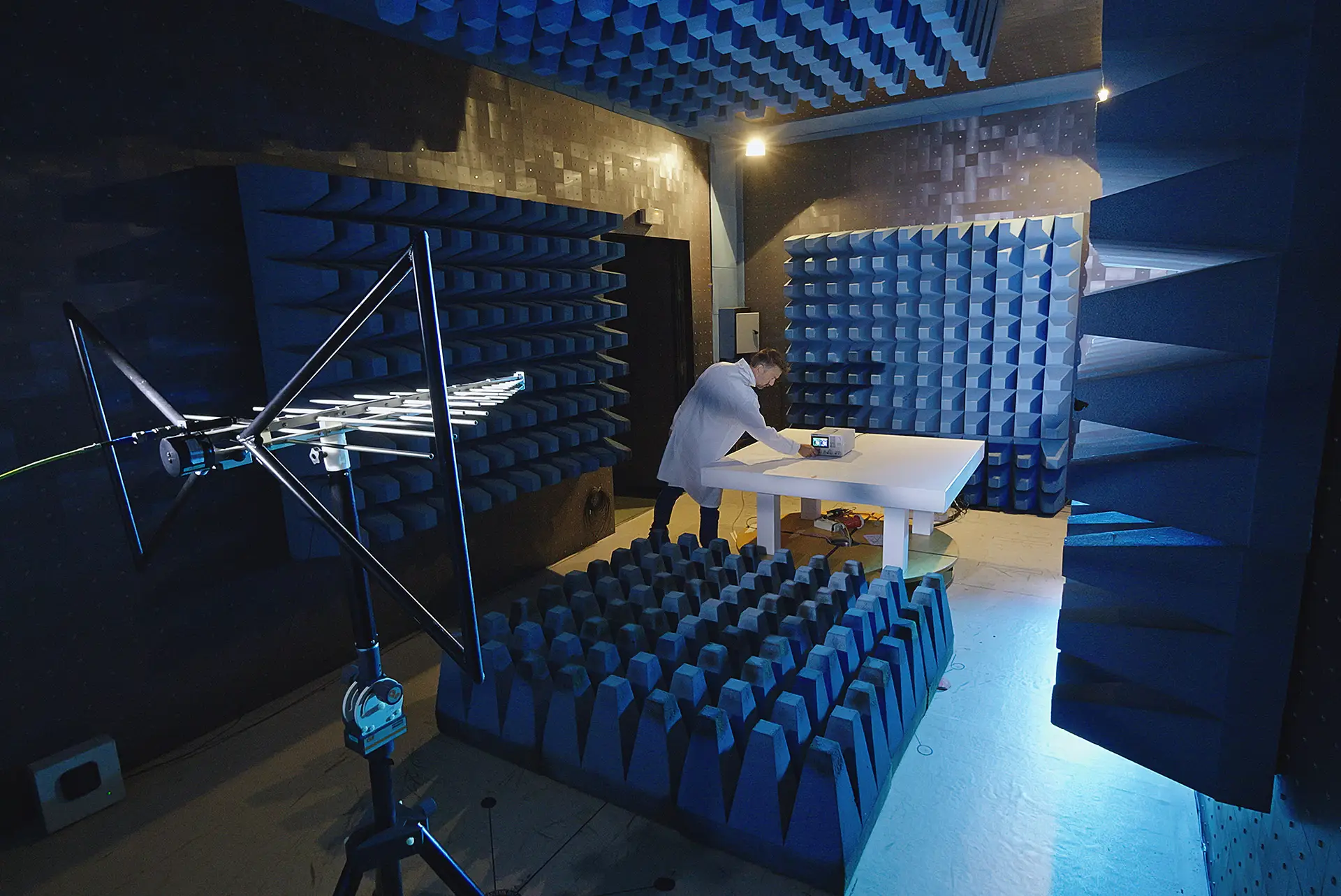

Uno sguardo ravvicinato alle camere anecoiche schermate e alle stazioni di misura dove la digitalizzazione dei segnali e il rigore dei protocolli INTEK garantiscono la massima ripetibilità e affidabilità del dato metrologico.
Il laboratorio EMC di INTEK è equipaggiato con stazioni di prova dedicate per coprire l’intero spettro delle misurazioni richieste dai protocolli di conformità.
Verifichiamo che i disturbi generati dal dispositivo, sia per via condotta (cavi di alimentazione e segnale) che per via radiata (nello spazio circostante), rientrino nei limiti stabiliti dalle norme per evitare interferenze con i servizi di comunicazione o altre apparecchiature.
Testiamo la capacità del prodotto di resistere a disturbi provenienti dall’esterno, simulando fenomeni elettromagnetici comuni in ambienti domestici o industriali:
L’esperienza INTEK in ambito elettromagnetico si estende anche a soluzioni di testing avanzato per l’automotive.

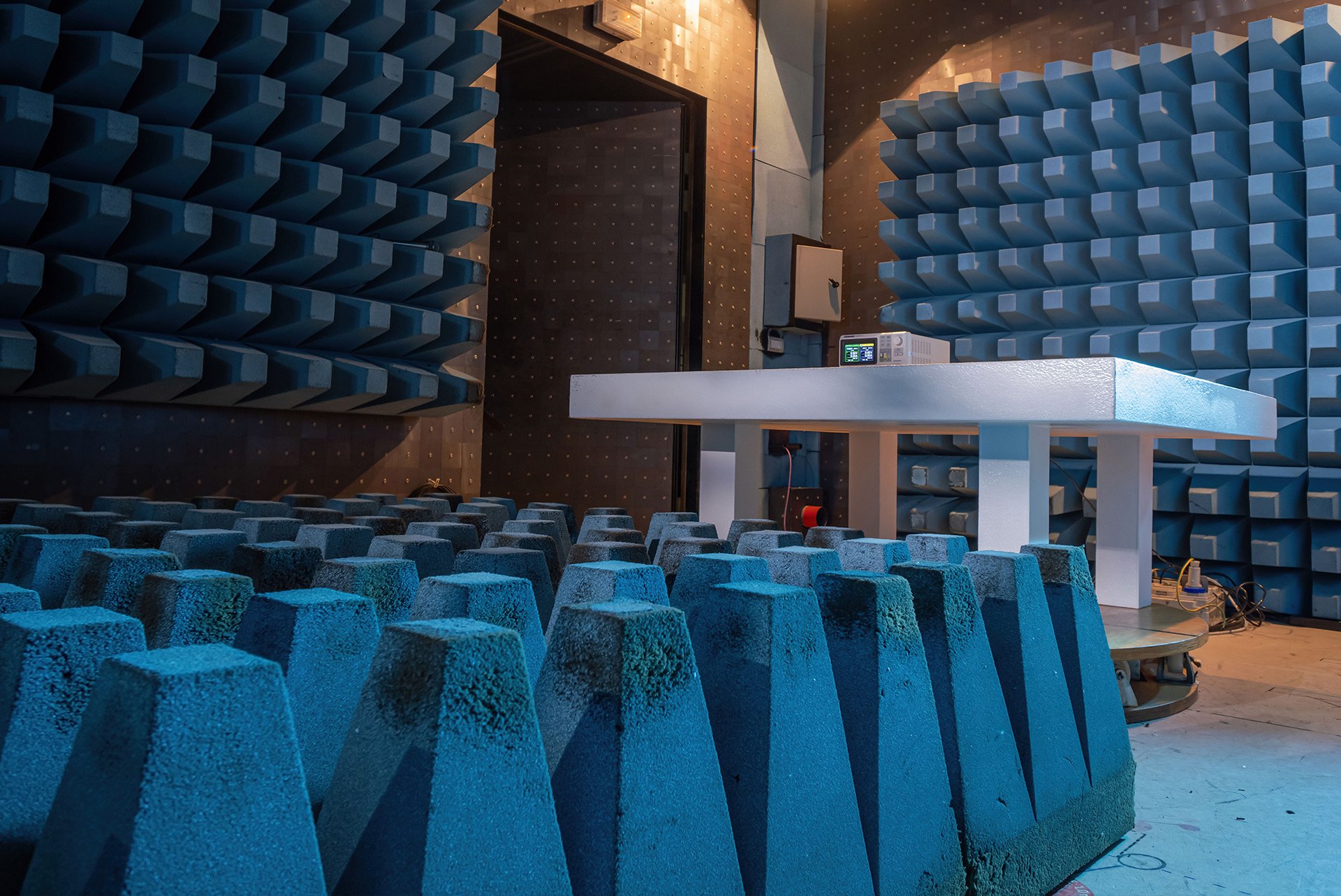

La camera anecoica è un ambiente schermato che impedisce alle onde elettromagnetiche esterne di entrare e, grazie ai rivestimenti assorbenti, evita riflessioni interne. Questo permette di misurare solo ed esclusivamente i disturbi emessi dal dispositivo in prova.
L’emissione riguarda i disturbi che il dispositivo “invia” all’esterno (inquinamento elettromagnetico); l’immunità riguarda la capacità del dispositivo di “sopportare” disturbi provenienti dall’esterno senza smettere di funzionare.
I tecnici INTEK affiancano il cliente nell’analisi dei grafici per identificare le frequenze critiche. Questo supporto tecnico facilita l’individuazione delle soluzioni correttive (es. filtri, schermature o modifiche al layout) per rientrare nei limiti normativi.
Sì, per apparecchiature che non possono essere trasportate in laboratorio, INTEK è in grado di eseguire misure di emissione direttamente presso il sito di installazione (prove in situ) in conformità alle normative applicabili.
Scarica la scheda relativa al servizio Prove di Compatibilità Elettromagnetica (EMC) di INTEK.
INTEK supporta il cliente in ogni fase del processo: analisi preliminare, scelta delle norme, definizione del piano prove, esecuzione dei test e predisposizione della documentazione tecnica.
Contattaci per una consulenza tecnica o un preventivo dedicato sulle Prove di Compatibilità Elettromagnetica (EMC).
